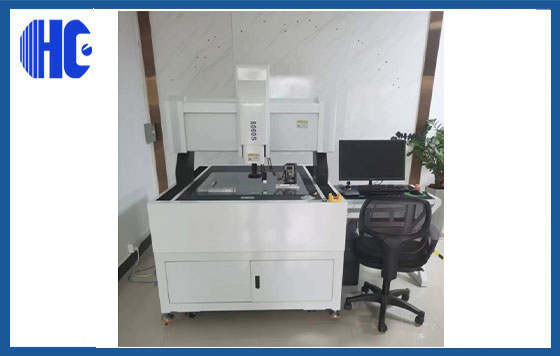

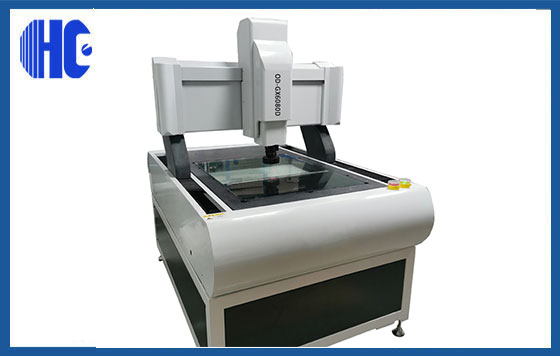

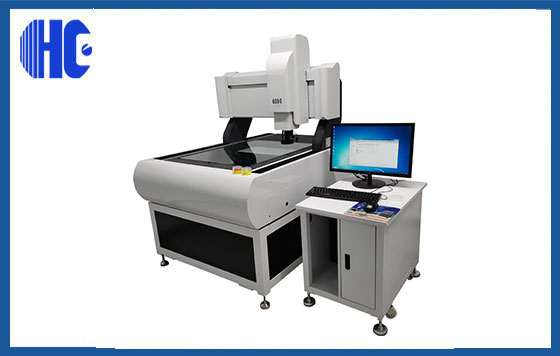

產品型號：HCD-VSW1520D
產品品牌：華測
2.5次元影像測量儀
應用領域：
機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、彈簧、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等
測量對象
LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等
測量元素
長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
技術參數：
儀 器 型 號 | HCD-VSW1520D | ||
工作臺 | 大理石臺尺寸 | 2300*1800 mm | |
玻璃臺尺寸 | 2000*1500mm | ||
運動行程 | X:1500mm Y:2000mm | ||
調焦行程 | (Z軸)200mm可定制300/400mm | ||
示值誤差 | X.Y≤(2+L/200)um, (L為被測長度單位:mm) | Z(4+L/200)um, | |
照明系統 | 表面光源及透射光源均為LED，亮度可調。 | ||
外形尺寸(長×寬×高) | 2300*1800*1200（以實際為主） | ||
儀器重量 | 800kg（（以實際為主） | ||
儀器電源 | 220V（AC） 50HZ | ||
配置表：
序 號 | 品 名 | 規格/品牌 | 單位 | 數量 |
1 | 儀器機身 | 采用00級大理石底座，立柱、工作臺,機器永不生銹及變形 | 臺 | 1 |
2 | CCD | SONY高分辨率彩色CCD1/2〞1200TV | 個 | 1 |
3 | 鏡頭 | 高清變焦物鏡倍率0.7-4.5X, 工作距離：90mm,視頻放大倍率：30-230X | 個 | 1 |
4 | 光柵尺 | 精密雷尼紹光學尺，高精度光柵尺,分辯率0.0005mm | 條 | 2-3 |
5 | 傳動 | 精密無牙螺桿 | 條 | 3 |
6 | 精準測量軟件 | 專業精準3D自動測量軟件 | 套 | 1 |
7 | 導軌 | 臺灣直線滾珠導軌 | 組 | 3 |
8 | 軟件加密狗 | 定制 | 個 | 1 |
9 | 光學校正片 | 定制 | 塊 | 1 |
10 | 視頻采集卡 | 10moons SDK-2000 | 塊 | 1 |
11 | 數據采集卡 | 232數據卡 | 個 | 1 |
12 | 運動控制卡 | DMC四軸CNC控制 | 張 | 1 |
13 | 控制系統 | 日本伺服馬達控制系統 | 套 | 3 |
14 | 光源 | 48分區表面燈，和底光源 | 套 | 1 |

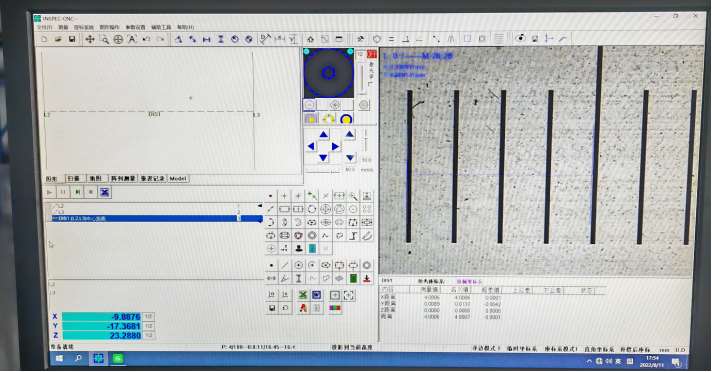

軟件簡介：
此軟件是一款極其強度的2.5D測試軟件，其極大程度地拓展了影像測量機的應用領域，可自動識別自位，自動輸出公差并能以顏色、聲音、標識報警，最特別的是可進行產品適時尺寸跟蹤使其能夠真正廣泛地應用于：五金、模具、機械加工、精密制造、汽車零部件、沖壓件、航空航天部件、塑膠橡膠制品、手機行業、PCB板、電子元器件、半導體元器件、平板玻璃（觸摸屏&液晶板）、醫療器械、刀具等領域。
軟件特點：
支持Win7操作系統，其界面完全符合當代圖形設計界面風格
采用模塊化設計，拖放式操作方式。徹底避免了傳統軟件彈出復雜的窗口、操作步驟多，界面堆積冗余等問題，此軟件絕大部分功能實現只需要鼠標的1-2次拖拽可完成。
