產品型號：HC-946
產品品牌：華測

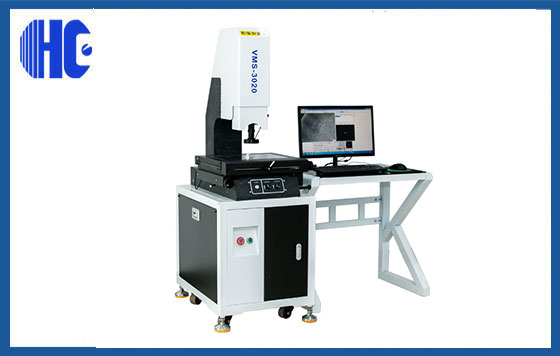

二次元自動測量儀
.技術規格 Technical Specifications
全自動三維影像測量儀專為平面和三維尺寸測量而設計，其最大行程達500×400mm，適用于PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內最先進的設計理念，以最完善的設計和最嚴格的生產流程控制，確保機臺的精度和穩定性。
2 基本參數
儀 器 型 號 | 全自動最小以3020起步 | CNC3020 | CNC4030 | CNC5040 | ||
工作臺 | 大理石臺尺寸 | 460*360 | 560*460 | 700*550 | ||
玻璃臺尺寸 | 360*260 | 460*360 | 550*450 | |||
運動行程 | X:300mm Y:200mm | X:400mm Y:300mm | X:500mm Y:400mm | |||
調焦行程 | (Z軸)150mm(可跟據客戶要求定制） | (Z軸)150mm | (Z軸）200 | |||
示值誤差 | X.Y≤(2+L/200)um, (L為被測長度單位:mm) | Z(4+L/150)um, | Z(4+L/200)um, | |||
照明系統 | 表面光源及透射光源均為LED，亮度可調。 | |||||
外形尺寸(長×寬×高) | 800*400*900 | 860*560*960 | 1070*820*1100 | |||
儀器重量 | 220kg | 370kg | 410kg | |||
玻璃臺承重 | 25kg | |||||
儀器電源 | 220V（AC） 50HZ | |||||
配置清單
序號 | 名稱 | 分項名稱 | 規格及主要技術參數 |
1 | 機械本體
| 主機 | 影像測量系統,三軸CNC控制
|
2 | 機械結構
| 三軸花崗巖主體結構，物理性能穩定
| |
3 | 光柵尺 | 閉合式光柵尺，分辨率0.5μm
| |
4 | 導軌 | FY-V平行精密滾珠交叉導軌
| |
5 | X/Y/Z軸驅動 | UWC直流松下精密伺服電機驅動 | |
6 | 光學系統
| 攝像機 | 海康威視千兆網彩色工業數字?jǐn)z像機 |
7 | 鏡頭 | 桂光可變倍鏡頭 | |
8 | 放大倍率 | 光學放大倍率：0.7～4.5X 影像放大倍率：21～200X
| |
9 | 表面光 | 五環8區LED冷光源，256級亮度可調 | |
10 | 輪廓光 | LED冷光源，256級亮度可調 | |
11 | 軟件系統 | INSPEC-CNC 軟件 | CNC版 |
12 | 電控系統
| DEMO電控系統 | CNC版 |
13 | 操作手柄（選配）
| 影像測量儀專用手柄
| |
14 | 軸承配件 | 日本NSK高速軸承 | 日本NSK高速軸承 |
15 | 限位開關件 | 日本歐姆龍點限位開關 | 日本歐姆龍點限位開關 |
16 | 聯軸器 | 日本米思米聯軸器 | 日本米思米聯軸器 |
17 | 附件
| 操作電腦 | 設備工業電腦 |
18 | 出廠合格證 | 經川禾校驗合格 | |
19 | 保修說明書 |
|
